| Gewicht | 0,1 kg |
|---|---|
| Größe | 1 × 15 × 4,5 cm |
| Verbindungstyp | Fertig zum anschließen, Nur das Panel, Plug und Play |
Preisspanne: 37,00 € bis 150,00 € ohne Steuer
| Gewicht | 0,1 kg |
|---|---|
| Größe | 1 × 15 × 4,5 cm |
| Verbindungstyp | Fertig zum anschließen, Nur das Panel, Plug und Play |
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Rezension abgeben.

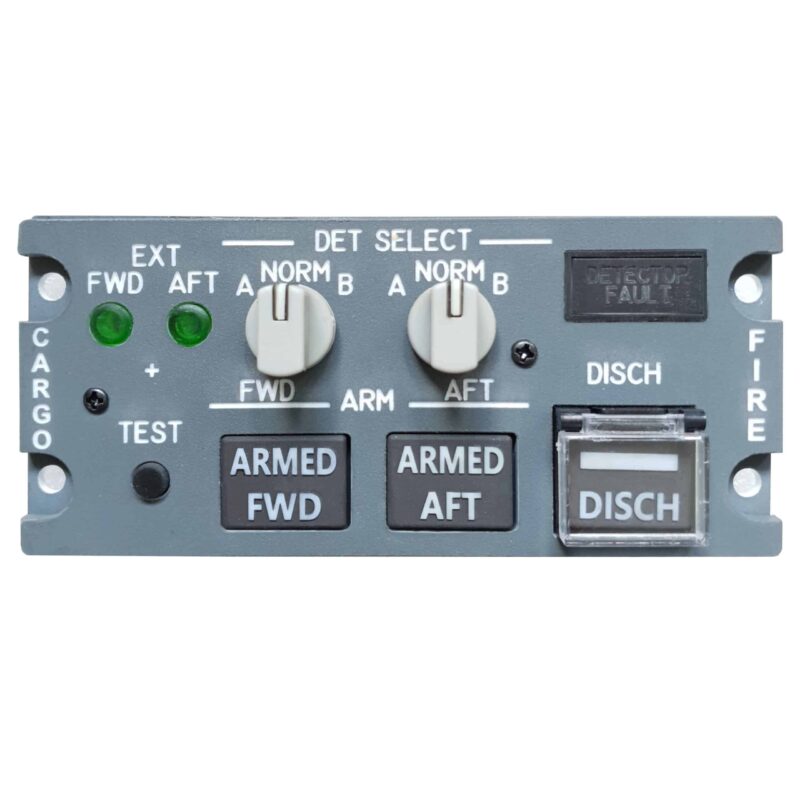

Steigen Sie in den Pilotensitz mit der akribisch gefertigten Frachtraum-Brandmeldepanel Boeing 737 Nachbildung. Entwickelt für Flugenthusiasten und kommerzielle Flugschulen, bringt dieses Panel einen Ausschnitt des Cockpits direkt an Ihre Fingerspitzen. Aus doppelschichtigen Acrylplatten gefertigt – 3 mm für den Sockel und eine robuste 5 mm Frontplatte – ist es stabil, optisch ansprechend und so konstruiert, dass es das exakte Gefühl eines originalen Boeing 737 Frachtraum-Brandmeldepanels nachempfindet.
Diese Nachbildung ist in authentischem Boeing-Grau, RAL 7011, lackiert und verleiht damit den klassischen Eisengrau-Ton, der die High-Tech-Ästhetik des Cockpits widerspiegelt. Alle wesentlichen Elemente sind enthalten: Alle Meldelampen, Meldekästen, Drehknöpfe und Drucktasten replizieren die echten Komponenten mit Präzision und verschaffen Ihnen das haptische Erlebnis, das Sie von einem echten Panel erwarten.
Was dieses Panel auszeichnet, ist seine professionelle Bauweise und Detailtreue. Die warmweiße Hintergrundbeleuchtung erhellt das gesamte Panel und erzeugt ein einladendes Leuchten, das die tatsächlichen Cockpitbedingungen nachahmt. Gleichzeitig leuchten die Tasten in strahlendem Rot oder kräftigem Weiß auf, was eine einfache Erkennung und authentische Interaktion ermöglicht. Die Tasten und Knöpfe sind als Drucktasten und Drehknöpfe voll funktionsfähig, für einen realistischen Betrieb konzipiert und somit ideal für anspruchsvolle Trainings- oder Simulationseinrichtungen.
Die Rückseite der Leiterplatte (PCB) verfügt über einen gut gekennzeichneten IDC-Anschluss, bei dem jeder Pin einer bestimmten Funktion für das Panel entspricht. Diese durchdachte Verdrahtungsanordnung ermöglicht eine unkomplizierte Integration in Ihren Flugsimulator oder Ihre Trainingsvorrichtung. Ein dedizierter 12V-Anschluss versorgt die warmweiße Hintergrundbeleuchtung und stellt eine gleichbleibende, zuverlässige Beleuchtung während Ihrer gesamten Sitzung sicher.
Mit einer Größe von 66 mm x 146 mm passt das Frachtraum-Brandmeldepanel perfekt in Ihre Cockpiteinrichtung und entspricht der Originalgröße der in Boeing 737-Modellen verwendeten Panels. Diese Nur-Panel-Ausführung enthält alle Komponenten, die für ein authentisches Erlebnis ohne zusätzlichen Ballast erforderlich sind.
Wenn Sie sich jemals gefragt haben, wie es ist, in einem Boeing 737-Cockpit zu sitzen, oder ein professionelles Lehrmittel für Ihre Flugschule für Verkehrsflugzeuge benötigen, trifft dieses Frachtraumfeuerpanel-Pedestal-Replikat den richtigen Ausgleich zwischen visueller Authentizität und praktischer Funktion. Es ist mehr als nur ein Ausstellungsstück – es ist ein Erlebnis.
Für Enthusiasten und Ausbildungsfachleute gleichermaßen entwickelt, beantwortet es die gängige Frustration über das Fehlen realistischer Bedienfelder in Flugsimulator-Cockpits. Die beleuchteten Tasten und realistischen Knöpfe des Bedienfelds helfen Ihnen, die Cockpitsteuerungen auf praktische Weise kennenzulernen. Außerdem sorgt der massive Acrylaufbau dafür, dass es nicht nur gut aussieht, sondern auch bei intensiver Nutzung lange hält.
Ja, dank des IDC-Anschlusses mit klar zugeordneten Anschlussfunktionen kann dieses Bedienfeld in die meisten Simulator-Setups integriert werden, die externe Cockpits unterstützen.
Sie sind voll funktionsfähig als Drehknöpfe und Drucktasten und bieten die gleiche haptische Rückmeldung wie das Originalpanel.
Das Bedienfeld verfügt über eine warmweiße Hintergrundbeleuchtung und rot/weiß beleuchtete Drucktasten, die über einen separaten 12V-Anschluss betrieben werden.
Ja, ein detailliertes Datenblatt kann heruntergeladen werden und die Rückseite der Leiterplatte ist für eine einfache Verkabelungsreferenz beschriftet.
Absolut! Es erfüllt hohe Standards für Realismus und Haltbarkeit, die in professionellen Ausbildungsumgebungen erforderlich sind.
Rüsten Sie Ihren Flugsimulator oder Ihre kommerzielle Flugschule mit diesem authentischen Frachtraumfeuerpanel-Pedestal-Replikat für den Boeing 737 auf – lackiert, beleuchtet und voll funktionsfähig, um Ihr Training und Ihre Leidenschaft zu bereichern. Holen Sie sich jetzt Ihren und verwandeln Sie Ihr Cockpit-Erlebnis!
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you’re ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
Cet ensemble comprend les panneaux avant et arrière, tous les voyants, boutons et protections de commutateur.
Remarque : aucun composant électronique n’est inclus. Vous devrez acheter séparément les commutateurs, les commutateurs à bascule, les commutateurs rotatifs, les encodeurs ou les potentiomètres.
Il s’agit d’une unité entièrement fonctionnelle qui doit être connectée via les broches du connecteur IDC à l’arrière du circuit imprimé à une carte de contrôleur. Une programmation est nécessaire.
L’agencement des broches est soit imprimé sur le circuit imprimé, soit fourni dans une fiche technique séparée.
Cette version est pré-programmée et prête pour l’USB pour une utilisation avec le logiciel de simulation de vol de votre choix.
Il suffit de le brancher, d’installer les fichiers de configuration fournis et vous êtes prêt à voler !
Remarque sur l’alimentation électrique :
Comme les panneaux peuvent être chaînés en utilisant leurs connecteurs d’alimentation, les produits à panneau unique n’incluent pas d’adaptateur secteur 12V. Un seul adaptateur est nécessaire pour alimenter l’ensemble de votre installation de cockpit personnalisée. L’alimentation électrique est utilisée uniquement pour l’éclairage de fond, pas pour les fonctions de base du produit.
Tous les boutons sont des composants 3D imprimés en résine de haute qualité avec des conceptions réalistes. Ils sont fournis avec un adaptateur en forme de D.
Pour les modifications ou les exigences personnalisées, veuillez contacter notre équipe d’assistance.
Les jauges sont alimentées par des moteurs servo SG90, compatibles avec la plupart des cartes de contrôleur disponibles. Chaque unité comprend un ou deux moteurs servo pré-montés.
L’étalonnage doit être effectué via votre logiciel ou votre firmware.
Lorsque cela est spécifié, nous utilisons des moteurs pas à pas 28BY avec une carte pilote ULN2003.
Les composants électroniques sont disponibles sous forme de paquets complets ou de composants individuels. Lors de la sélection d’une couleur ou d’un type, vous recevrez la quantité spécifiée du produit choisi.
Carte de circuit imprimé seulement : Inclut uniquement la carte de circuit imprimé nue. Vous pouvez commander les composants séparément.
Carte de circuit imprimé + composants électroniques : Inclut une carte de circuit imprimé vierge ainsi que tous les composants nécessaires pour que vous puissiez les souder.
Carte de circuit imprimé soudée : Entièrement soudée et testée par nos soins. Prête à être connectée à votre carte de contrôleur et à être programmée.
