Preisspanne: 30,00 € bis 140,00 € ohne Steuer
| Gewicht | 0,2 kg |
|---|---|
| Größe | 7 × 15 × 8 cm |
| Verbindungstyp | Connect and Play (Bernsteinfarben), Connect and Play (Rot), Connect and Play (Weiß), Fertig zum anschließen, Nur das Panel, Plug and Play (Bernsteinfarben), Plug and Play (Rot), Plug and Play (Weiß), Plug und Play |
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Rezension abgeben.

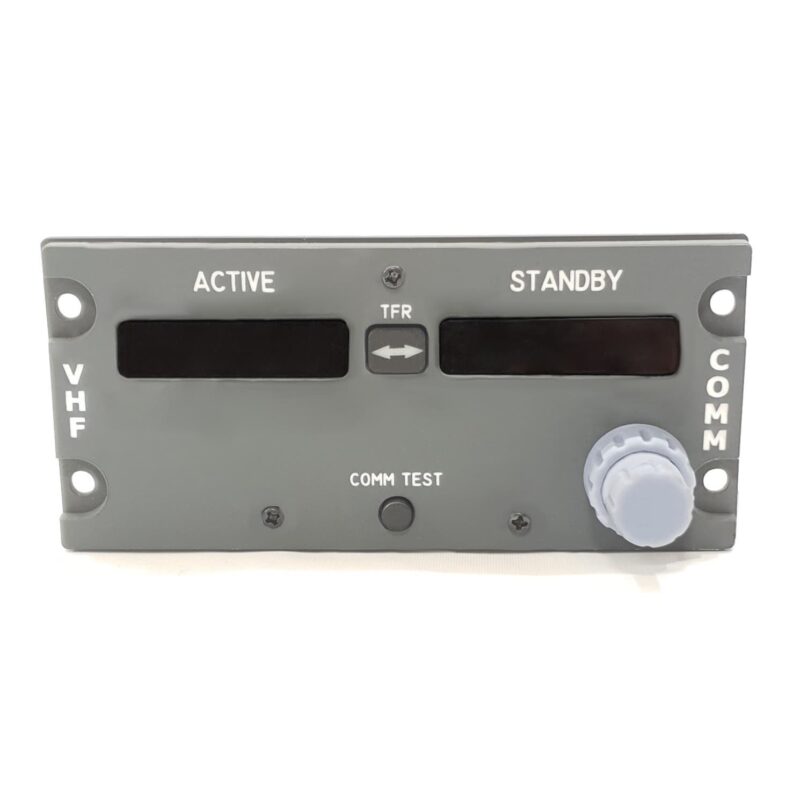

Bringen Sie das Cockpit-Erlebnis nach Hause oder in Ihre Flugschule mit der VHF-Tafel Boeing 737, einer fachkundig gestalteten Nachbildung aus geschichteten Acrylplatten. Diese VHF-Konsole vereint präzise Fertigung und beeindruckende Realität, lackiert in dem ikonischen Boeing-Grau RAL 7011 (eisengrau), um die echte Boeing 737-Steuerungsästhetik perfekt nachzuahmen. Flugbegeisterte und gewerbliche Flugschulen werden die akribische Detailgenauigkeit, von Anzeigen bis hin zu Drehknöpfen, schätzen, die diese Flugzeugpaneel-Nachbildung zu einem Eckpfeiler des eintauchenden Simulators machen.
Stellen Sie sich den Betrieb einer VHF-Schnittstelle vor, die sich und aussieht wie das echte Paneel des Flugzeugs. Diese Nachbildung verwendet eine zweischichtige Acryl-Komposition – eine 3 mm dicke Unterlage und eine 5 mm dicke obere Frontplatte -, um die robuste, haptische Qualität echter Flugzeugregler nachzuahmen. Sie verfügt über voll funktionsfähige Knöpfe, Druckknöpfe und Drehknöpfe, die sich während der Simulation authentisch verhalten.
Jedes Element, einschließlich aller Anzeigen und Anzeigefelder, ist enthalten, damit Sie keine einzige Funktion verpassen. Ideal für engagierte Simulatoren und professionelle Akademien, ermöglicht dieses Paneel realistisches Training und Praxis.
Mit Blick auf den praktischen Einsatz besitzt das Paneel eine warmweiße Hintergrundbeleuchtung nicht nur auf dem Paneel, sondern auch auf den Tasten, was die Sichtbarkeit erhöht und die Cockpit-Atmosphäre in dunklen Umgebungen bewahrt. Diese Beleuchtung wird über einen separaten, dedizierten 12-Volt-Anschluss betrieben, was Flexibilität und einfache Einrichtung ermöglicht.
Zum authentischen Gefühl tragen auch die roten 7-Segment-Anzeigen bei, die die echten VHF-Ausgaben des Flugzeugs nachahmen und unter allen Lichtverhältnissen eine präzise, klare Anzeige liefern.
Die Installation ist dank der rückseitigen Platine mit IDC-Steckverbinder einfach, wobei die Pins für jede Paneelfunktion klar gekennzeichnet sind. Ein umfassendes Datenblatt begleitet die Einheit und führt Sie durch den Verkabelungsprozess, egal ob für die C&P- oder P&P-Version. Dies gewährleistet Stecker-und-Spielbereitschaft und eine reibungslose Integration in Ihre Ausstattung.
Ob Sie nun ein begeisterter Flugzeugfan sind, der die Cockpitsteuerung originalgetreu nachbilden möchte, oder eine gewerbliche Flugschule, die professionelle Werkzeuge benötigt – dieses VHF-Bedienfeld erfüllt alle Anforderungen. Es ist kompakt – mit Abmessungen von 146 mm x 67 mm ideal für die Integration in individuelle Simulatoren oder Ausbildungsarbeitsplätze, ohne übermäßig viel Platz in Anspruch zu nehmen.
Seine robuste Acrylkonstruktion und das detaillierte Design bedeuten, dass dieses Bedienfeld nicht nur authentisch aussieht, sondern auch den Strapazen des häufigen Gebrauchs standhält und so für langlebige Zuverlässigkeit sorgt.
Sorgen Sie sich, dass dieses Bedienfeld in Ihren Simulator-Aufbau passt? Die eindeutig beschriftete IDC-Verbindung und das mitgelieferte Datenblatt vereinfachen die Integration, so dass selbst Einsteiger problemlos anschließen können. Machen Sie sich Sorgen um die Kompatibilität der Beleuchtung? Die warmweiße Hintergrundbeleuchtung ist fein abgestimmt, um Cockpitbedingungen zu simulieren, ohne andere Instrumente zu überstrahlen.
Die Langlebigkeit hat Priorität, so dass Sie sich keine Sorgen um zerbrechliche Teile machen müssen – Knöpfe und Tasten sind robust genug, um regelmäßigen Gebrauch zu ertragen, genau wie im gewerblichen Flugverkehr.
Begnügen Sie sich nicht mit generischen Bedienfeldern. Bringen Sie das realistische Gefühl und die funktionelle Integrität des VHF-Bedienfelds Boeing 737 in Ihre Heim- oder Ausbildungsumgebung. Es ist mehr als nur ein Bedienfeld – es ist ein Bekenntnis zur Exzellenz in der Flugsimulation. Bestellen Sie jetzt und verwandeln Sie Ihren Simulator in ein echtes Cockpit-Erlebnis. Fliegen Sie wie ein Profi mit dem vertrauenswürdigsten Replikabedienfeld auf dem Markt.
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you’re ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
Cet ensemble comprend les panneaux avant et arrière, tous les voyants, boutons et protections de commutateur.
Remarque : aucun composant électronique n’est inclus. Vous devrez acheter séparément les commutateurs, les commutateurs à bascule, les commutateurs rotatifs, les encodeurs ou les potentiomètres.
Il s’agit d’une unité entièrement fonctionnelle qui doit être connectée via les broches du connecteur IDC à l’arrière du circuit imprimé à une carte de contrôleur. Une programmation est nécessaire.
L’agencement des broches est soit imprimé sur le circuit imprimé, soit fourni dans une fiche technique séparée.
Cette version est pré-programmée et prête pour l’USB pour une utilisation avec le logiciel de simulation de vol de votre choix.
Il suffit de le brancher, d’installer les fichiers de configuration fournis et vous êtes prêt à voler !
Remarque sur l’alimentation électrique :
Comme les panneaux peuvent être chaînés en utilisant leurs connecteurs d’alimentation, les produits à panneau unique n’incluent pas d’adaptateur secteur 12V. Un seul adaptateur est nécessaire pour alimenter l’ensemble de votre installation de cockpit personnalisée. L’alimentation électrique est utilisée uniquement pour l’éclairage de fond, pas pour les fonctions de base du produit.
Tous les boutons sont des composants 3D imprimés en résine de haute qualité avec des conceptions réalistes. Ils sont fournis avec un adaptateur en forme de D.
Pour les modifications ou les exigences personnalisées, veuillez contacter notre équipe d’assistance.
Les jauges sont alimentées par des moteurs servo SG90, compatibles avec la plupart des cartes de contrôleur disponibles. Chaque unité comprend un ou deux moteurs servo pré-montés.
L’étalonnage doit être effectué via votre logiciel ou votre firmware.
Lorsque cela est spécifié, nous utilisons des moteurs pas à pas 28BY avec une carte pilote ULN2003.
Les composants électroniques sont disponibles sous forme de paquets complets ou de composants individuels. Lors de la sélection d’une couleur ou d’un type, vous recevrez la quantité spécifiée du produit choisi.
Carte de circuit imprimé seulement : Inclut uniquement la carte de circuit imprimé nue. Vous pouvez commander les composants séparément.
Carte de circuit imprimé + composants électroniques : Inclut une carte de circuit imprimé vierge ainsi que tous les composants nécessaires pour que vous puissiez les souder.
Carte de circuit imprimé soudée : Entièrement soudée et testée par nos soins. Prête à être connectée à votre carte de contrôleur et à être programmée.
