Additional Information
| Peso | 0,02 kg |
|---|---|
| Dimensiones | 1 × 1 × 3 cm |
13 disponibles
11,99 € sin impuestos
| Peso | 0,02 kg |
|---|---|
| Dimensiones | 1 × 1 × 3 cm |
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.

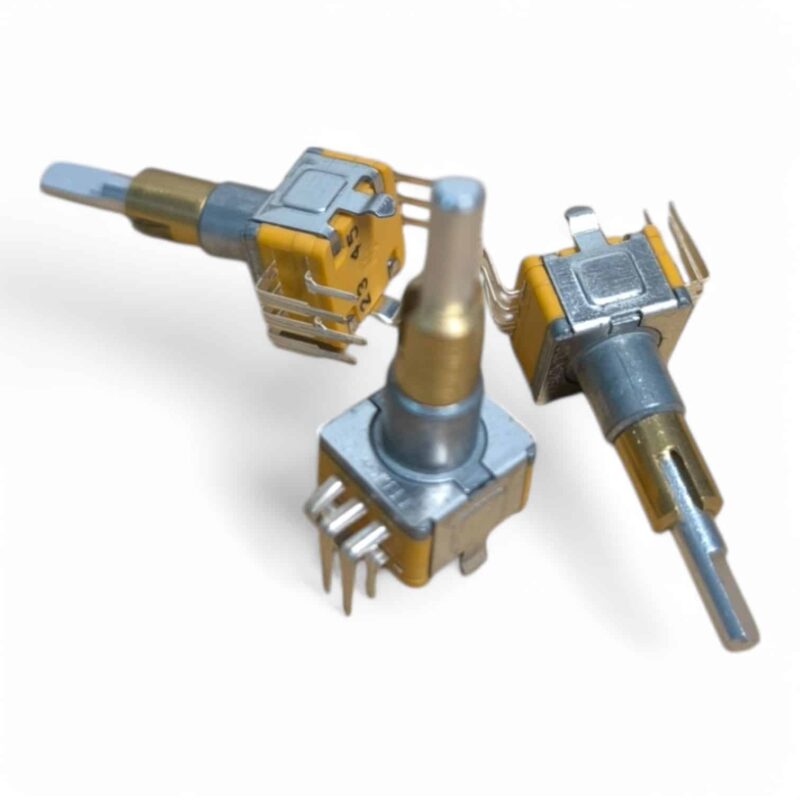

¿Eres un entusiasta de la aviación o un aspirante a piloto comercial que busca un control impecable y durabilidad en tus instrumentos de cabina? El encoder concéntrico dual con botón pulsador está diseñado para elevar tu simulación de vuelo o configuración de entrenamiento con una precisión y confiabilidad inigualables. Este encoder rotativo entrega 15 pulsos con una salida de diferencia de fase, asegurando una retroalimentación de señal precisa para un posicionamiento y control suaves, crucial cuando cada rotación cuenta.
Operando sin problemas en condiciones extremas, el encoder funciona eficientemente dentro de un amplio rango de temperatura de -40°C a +85°C. Su rendimiento eléctrico está clasificado para una corriente máxima de funcionamiento de 10 mA a 5 V CC, con una resistencia de aislamiento superior a 100 MΩ para soportar los entornos rigurosos que se encuentran en las aplicaciones de vuelo. Esto significa que tus controles se mantienen consistentes y receptivos, incluso en condiciones climáticas desafiantes o fluctuaciones de temperatura durante los vuelos o sesiones de simulador.
El entrenamiento en aviación exige instrumentos que reflejen el rendimiento del mundo real y resistan el paso del uso extensivo. Este Codificador Concéntrico Dual ofrece la mezcla perfecta de resistencia mecánica y excelencia eléctrica para manejar el estrés de rigurosas horas de vuelo. Ya sea que se use en tableros de simuladores o mecanismos de control, obtienes un componente que brinda estabilidad, posicionamiento preciso y usabilidad multifunción, cumpliendo con los altos estándares necesarios en entornos de aviación.
Su diseño compacto se ajusta sin problemas a paneles de control complejos sin comprometer la funcionalidad, gracias al diseño concéntrico de doble eje y un botón pulsador integrado. Los estudiantes y instructores de vuelo apreciarán la respuesta inmediata y confiable que les ayuda a concentrarse en el aprendizaje en lugar de solucionar problemas del equipo.
¿Te preocupa la longevidad de los componentes de tu equipo de vuelo? Este codificador está diseñado para la longevidad con una vida útil probada de más de 20,000 acciones de conmutación y piezas mecánicas duraderas que resisten el desgaste y el deterioro. Su superior resistencia al aislamiento y capacidad para soportar picos de voltaje protegen tus componentes electrónicos sensibles contra daños. Además, su robusta resistencia ambiental promete una funcionalidad estable independientemente de los cambios de temperatura o humedad, para que tu entrenamiento de vuelo no se vea interrumpido.
Incorpora el Codificador Concéntrico Dual con Botón Pulsador a tu configuración de simulación de vuelo o entrenamiento y experimenta un nuevo nivel de precisión y confiabilidad en el control. No te conformes con menos que la precisión donde realmente importa: tu experiencia de vuelo y el éxito de tu entrenamiento.
¿Listo para actualizar tus controles de vuelo? ¡Presiona tu camino hacia la precisión – obtén tu Codificador Concéntrico Dual hoy y siente la diferencia!
Funciona de manera confiable entre -40°C y +85°C, lo que lo hace adecuado para condiciones ambientales severas típicas en aplicaciones de vuelo.
El codificador proporciona 15 pulsos con señales de diferencia de fase A y B, lo que asegura un posicionamiento rotativo preciso.
Sí, soporta soldadura manual a 350°C durante hasta 3 segundos y soldadura por inmersión a 260±5°C durante 5±1 segundos, lo que garantiza una instalación segura y eficiente.
La resistencia de contacto inicial es de 100 mΩ como máximo, aumentando a 200 mΩ después de un uso extensivo, con una vida útil de al menos 20,000 pulsaciones, lo que garantiza una confiabilidad a largo plazo.
¡Absolutamente! Sus precisas especificaciones mecánicas y eléctricas, combinadas con la resistencia ambiental, lo convierten en el ideal para los controles de simuladores y la instrumentación de la cabina.
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you’re ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
Este juego incluye los paneles frontal y posterior, todos los anunciadores, los mandos y los protectores de los interruptores.
Nota: No se incluyen componentes electrónicos. Deberá adquirir interruptores, conmutadores de palanca, interruptores giratorios, codificadores o potenciómetros por separado.
Se trata de una unidad totalmente funcional que debe conectarse a una placa controladora a través de las patillas del conector IDC situado en la parte posterior de la placa de circuito impreso. Se requiere programación.
La información sobre la disposición de los pines está impresa en la placa de circuito impreso o se proporciona en una hoja de datos aparte.
Esta versión viene preprogramada y preparada para USB para utilizarla con su software de simulación de vuelo preferido.
Sólo tiene que conectarla, instalar los archivos de configuración suministrados y ¡listo para volar!
Nota sobre la fuente de alimentación:
Dado que los paneles pueden conectarse en cadena utilizando sus conectores de alimentación, los productos de panel único no incluyen un adaptador de alimentación de 12 V. Sólo se necesita un adaptador para alimentar toda la configuración personalizada de la cabina. La fuente de alimentación se utiliza únicamente para la retroiluminación, no para las funciones principales del producto.
Todos los mandos son componentes de alta calidad impresos en 3D con resina y diseños realistas. Se suministran con un accesorio de eje en D.
Para modificaciones o requisitos personalizados, póngase en contacto con nuestro equipo de asistencia.
Los indicadores funcionan con servomotores SG90, compatibles con la mayoría de las tarjetas controladoras disponibles. Cada unidad incluye uno o dos servomotores premontados.
La calibración debe realizarse a través de su software o firmware.
Donde se especifica, utilizamos motores paso a paso 28BY con una placa de controladores ULN2003.
Los productos electrónicos están disponibles en paquetes completos o como componentes individuales. Al seleccionar un color o tipo, recibirá la cantidad especificada del producto elegido.
Sólo PCB: Incluye sólo la PCB desnuda. Puedes pedir los componentes por separado.
PCB + Componentes Electrónicos: Incluye una PCB en blanco más todos los componentes necesarios para que puedas soldar.
PCB soldada: Totalmente soldada y probada por nosotros. Listo para conectar a la placa controladora y el programa.
