Additional Information
| Poids | 0,2 kg |
|---|---|
| Dimensions | 7 × 16 × 7 cm |
| Type de connexion | Connecter et Jouer, Panneau Seul, Plug and Play |
Plage de prix : 55,00 € à 180,00 € hors taxe
| Poids | 0,2 kg |
|---|---|
| Dimensions | 7 × 16 × 7 cm |
| Type de connexion | Connecter et Jouer, Panneau Seul, Plug and Play |
Seuls les clients connectés ayant acheté ce produit ont la possibilité de laisser un avis.

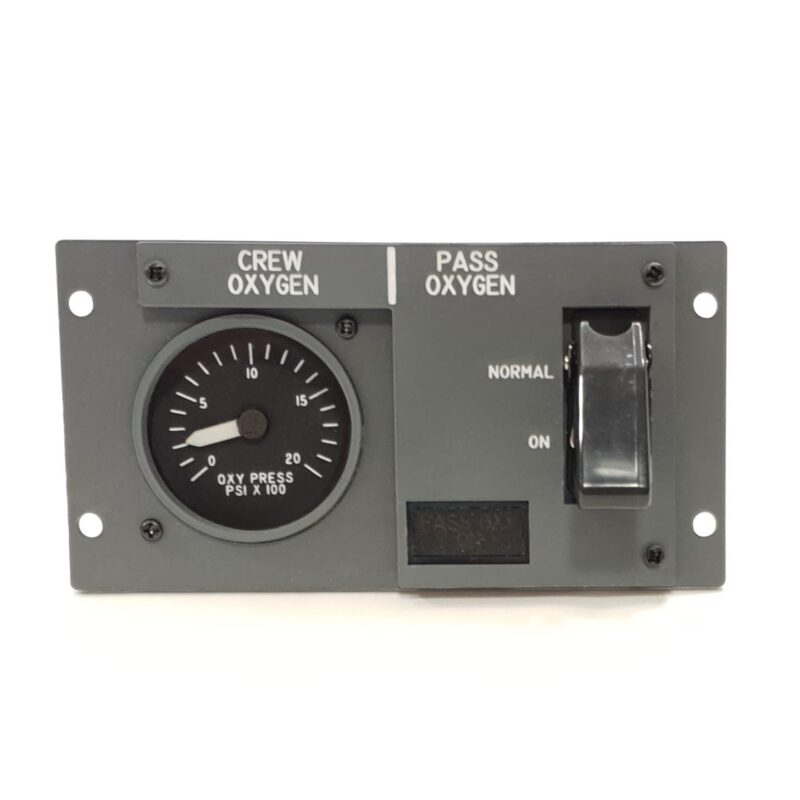

Plongez dans l’expérience authentique du poste de pilotage avec le panneau d’oxygène, une réplique soigneusement conçue du Boeing 737 destinée aux passionnés d’aviation et aux écoles de formation au vol commercial. Ce panneau d’oxygène offre un mélange parfait de réalisme et de fonctionnalité, reproduisant avec précision les détails intricés du panneau de commande d’origine. Fabriqué à partir de feuilles acryliques durables – 3 mm pour la couche inférieure et 5 mm pour la couche supérieure avant – le panneau est peint dans le gris Boeing emblématique RAL 7011 (gris fer), correspondant à l’esthétique authentique de l’avion.
Imaginez la satisfaction tactile d’interagir avec des boutons, boutons-poussoirs et témoins lumineux fidèles à la réalité, qui réagissent comme ceux du poste de pilotage d’un Boeing 737. Chaque témoin lumineux et boîte de témoins sont inclus, ainsi que des boutons-poussoirs et des boutons rotatifs, offrant une expérience de simulation de vol immersive. Que vous soyez un passionné ou un stagiaire professionnel, ce panneau d’oxygène met les commandes du poste de pilotage directement à portée de main.
Une caractéristique remarquable du panneau d’oxygène est le rétroéclairage blanc chaud avancé qui illumine à la fois le panneau et les boutons, rappelant l’éclairage authentique du poste de pilotage. Le manomètre d’oxygène (Oxy Press) est piloté par un servo, ajoutant un élément dynamique et réactif, tandis que l’ensemble du rétroéclairage fonctionne sur une source d’alimentation fiable de 12 volts. Pour une installation et une intégration faciles, le côté arrière du panneau abrite une carte de circuit imprimé (PCB) bien organisée avec un connecteur IDC, où chaque broche correspond à une fonction spécifique du panneau.
Vous vous inquiétez de la complexité du câblage ? La fiche technique téléchargeable offre des instructions claires et des étiquettes pour les points de connexion, assurant une installation en douceur, que ce soit pour votre simulateur d’école de vol commerciale ou votre équipement de vol personnel.
Le panneau mesure un compact 146 mm sur 77 mm, en faire un ajustement parfait dans les configurations standard de simulateur de poste de pilotage. Chaque composant – des feuilles acryliques et de la surface peinte aux témoins lumineux précis et aux boutons tactiles – a été développé pour offrir une réplique authentique du panneau de commande qui améliore la formation et la simulation.
Les passionnés de vol savent que chaque détail compte. Cette réplique de panneau d’oxygène n’est pas seulement une exposition statique – c’est une pièce fonctionnelle conçue selon les principes de cohérence et d’engagement envers l’authenticité. Rejoignez une communauté de passionnés de simulation de vol qui s’appuient sur la qualité et l’exactitude des produits Simbay pour élever leur expérience. Que vous enseigniez à la prochaine génération de pilotes ou que vous viviez votre passion de l’aviation à la maison, ce panneau d’oxygène offre les réactions tactiles et visuelles qui rendent la formation ou le divertissement de simulation vraiment spéciaux.
Ne manquez pas cette réplique précise du panneau d’oxygène Boeing 737, conçue pour faire passer votre simulation de vol à l’altitude supérieure. Équipez votre cockpit aujourd’hui et sentez la différence que l’authenticité apporte !
Ce panneau d’oxygène est principalement conçu pour les simulateurs Boeing 737, mais peut être adapté à d’autres configurations avec une intégration adaptée via son PCB et son connecteur IDC.
Le rétroéclairage et la jauge à pression d’oxygène entraînée par servo nécessitent une alimentation stable de 12 volts, ce qui est standard dans la plupart des cockpits de simulation de vol.
Oui, le panneau est doté de boutons-poussoirs et de boutons rotatifs opérationnels conçus pour imiter les commandes d’avion authentiques, ce qui renforce le réalisme de la simulation.
Absolument. Une fiche technique détaillée à télécharger est incluse pour vous guider dans la connexion du PCB IDC et l’affectation des fonctions.
Le panneau d’oxygène utilise des feuilles acryliques de haute qualité avec une finition gris fer Boeing, assurant durabilité et précision visuelle.
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you’re ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
Cet ensemble comprend les panneaux avant et arrière, tous les voyants, boutons et protections de commutateur.
Remarque : aucun composant électronique n’est inclus. Vous devrez acheter séparément les commutateurs, les commutateurs à bascule, les commutateurs rotatifs, les encodeurs ou les potentiomètres.
Il s’agit d’une unité entièrement fonctionnelle qui doit être connectée via les broches du connecteur IDC à l’arrière du circuit imprimé à une carte de contrôleur. Une programmation est nécessaire.
L’agencement des broches est soit imprimé sur le circuit imprimé, soit fourni dans une fiche technique séparée.
Cette version est pré-programmée et prête pour l’USB pour une utilisation avec le logiciel de simulation de vol de votre choix.
Il suffit de le brancher, d’installer les fichiers de configuration fournis et vous êtes prêt à voler !
Remarque sur l’alimentation électrique :
Comme les panneaux peuvent être chaînés en utilisant leurs connecteurs d’alimentation, les produits à panneau unique n’incluent pas d’adaptateur secteur 12V. Un seul adaptateur est nécessaire pour alimenter l’ensemble de votre installation de cockpit personnalisée. L’alimentation électrique est utilisée uniquement pour l’éclairage de fond, pas pour les fonctions de base du produit.
Tous les boutons sont des composants 3D imprimés en résine de haute qualité avec des conceptions réalistes. Ils sont fournis avec un adaptateur en forme de D.
Pour les modifications ou les exigences personnalisées, veuillez contacter notre équipe d’assistance.
Les jauges sont alimentées par des moteurs servo SG90, compatibles avec la plupart des cartes de contrôleur disponibles. Chaque unité comprend un ou deux moteurs servo pré-montés.
L’étalonnage doit être effectué via votre logiciel ou votre firmware.
Lorsque cela est spécifié, nous utilisons des moteurs pas à pas 28BY avec une carte pilote ULN2003.
Les composants électroniques sont disponibles sous forme de paquets complets ou de composants individuels. Lors de la sélection d’une couleur ou d’un type, vous recevrez la quantité spécifiée du produit choisi.
Carte de circuit imprimé seulement : Inclut uniquement la carte de circuit imprimé nue. Vous pouvez commander les composants séparément.
Carte de circuit imprimé + composants électroniques : Inclut une carte de circuit imprimé vierge ainsi que tous les composants nécessaires pour que vous puissiez les souder.
Carte de circuit imprimé soudée : Entièrement soudée et testée par nos soins. Prête à être connectée à votre carte de contrôleur et à être programmée.
