Zakres cen: od 50,00 € do 125,00 € bez podatku
| Waga | 0,1 kg |
|---|---|
| Wymiary | 2 × 15 × 9 cm |
| Typ połączenia | Plug and Play, Podłącz i Graj, Tylko Panel |
Tylko zalogowani klienci, którzy kupili ten produkt mogą napisać opinię.

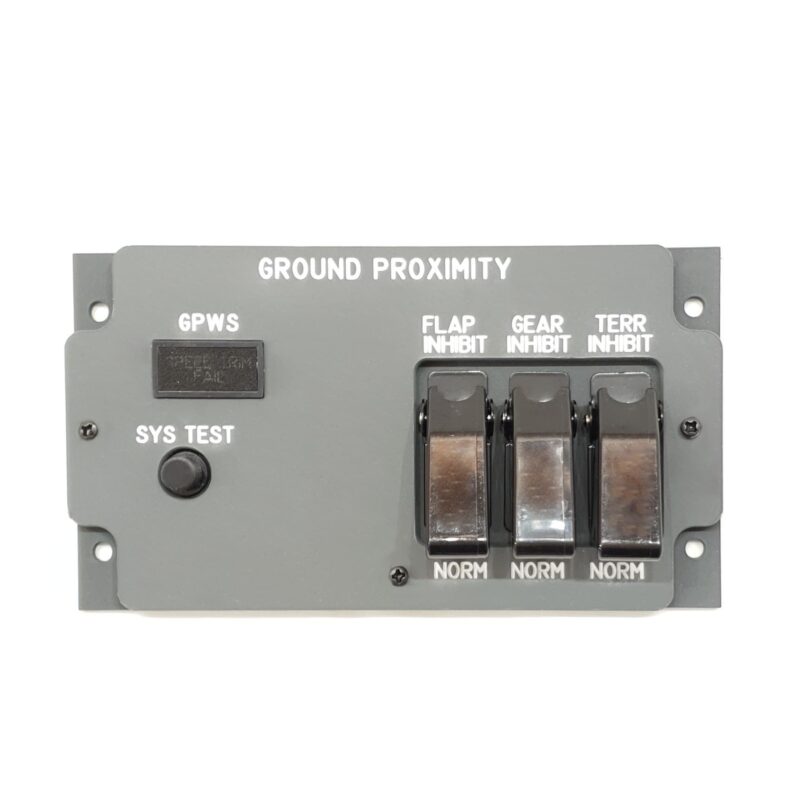

Wejdź w doświadczenie kokpitu z tą starannie wykonaną repliką panelu GPWS Boeing 737, zaprojektowaną specjalnie dla entuzjastów lotnictwa i komercyjnych szkół lotniczych. Ta replika panelu składa się z dwóch wytrzymałych arkuszy akrylowych, z warstwą dolną o grubości 3 mm i warstwą górną przednią o grubości 5 mm, wszystkie pomalowane w klasycznym szarym kolorze Boeing (RAL 7011 szary żelazny), aby dostarczyć autentycznego wrażenia, które zachwyca zarówno pilotów szkolących się, jak i hobbystów.
Wyobraź sobie, że masz pod ręką taką samą informację dotykową i wyrazistość wizualną, jaką znajduje się w faktycznym kokpicie Boeinga 737. Panel zawiera wszystkie annunciatory, skrzynki annunciatorów, pokrętła i przyciski - każdy zaprojektowany jako przyciski lub pokrętła obrotowe, z etykietami lub bez, dokładnie naśladujące oryginał. Te elementy zwiększają zaangażowanie i realizm Twojej konfiguracji lotu, czyniąc każdą sesję tak wciągającą, jak to tylko możliwe.
Poza swoim oszałamiającym wyglądem, ten panel GPWS oferuje funkcjonalne korzyści, które podnoszą Twoje doświadczenie w symulacji lub szkoleniu lotniczym. Ciepłe białe podświetlenie zapewnia dobrą widoczność w różnych warunkach oświetleniowych, zmniejszając zmęczenie oczu i utrzymując realizm kokpitu zarówno w dzień, jak i w nocy. Podświetlenie panelu ma dedykowane złącze 12 V, co umożliwia płynną integrację z istniejącym sprzętem symulacyjnym.
Integracja techniczna jest prosta dzięki złączu PCB z tyłu. Złącze IDC przypisuje każdy pin do określonych funkcji panelu, a szczegółowa karta danych dla wersji Push & Pull (P&P) jest dostępna do pobrania, wraz z wyraźnymi etykietami ułatwiającymi okablowanie i konfigurację.
Ta replika panelu GPWS jest zaprojektowana z zastosowaniem standardowych wymiarów i połączeń, które pasują do większości układów kokpitów Boeinga 737. W przypadku niestandardowych systemów, dostępna do pobrania karta danych pomaga potwierdzić kompatybilność i okablowanie.
Tak, oczywiście! Pokrętła i przyciski są zaprojektowane do podłączenia za pośrednictwem płytki PCB i złączy IDC, umożliwiając pełną interakcję podczas integracji z sprzętem do symulacji.
Ciepłe białe podświetlenie wykorzystuje dedykowane złącze 12 V dla zapewnienia stałego oświetlenia, ograniczając migotanie i poprawiając klimat w kokpicie podczas długich sesji lotniczych.
Tak, szczegółowa karta danych jest dostępna do pobrania, zawierająca instrukcje okablowania i schematy złączy, aby ułatwić instalację panelu.
Zdecydowanie! Niezależnie od tego, czy jesteś początkującym, czy studentem komercyjnej szkoły lotniczej, ta replika panelu GPWS oferuje dostępne, ale profesjonalne doświadczenie, aby wzbogacić Twoją naukę i realizm symulacji.
Nie przegap okazji, aby podnieść swoje symulacje lotu Boeinga 737 z tą repliką wysokiej wierności panelu GPWS. Wyposażając swój symulator w precyzję, autentyczność i łatwość użytkowania - zamów swój egzemplarz już dziś i zobacz, jak zmieni to Twoją naukę lub hobby!
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you're ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
Cet ensemble comprend les panneaux avant et arrière, tous les voyants, boutons et protections de commutateur.
Remarque : aucun composant électronique n'est inclus. Vous devrez acheter séparément les commutateurs, les commutateurs à bascule, les commutateurs rotatifs, les encodeurs ou les potentiomètres.
Il s'agit d'une unité entièrement fonctionnelle qui doit être connectée via les broches du connecteur IDC à l'arrière du circuit imprimé à une carte de contrôleur. Une programmation est nécessaire.
L'agencement des broches est soit imprimé sur le circuit imprimé, soit fourni dans une fiche technique séparée.
Cette version est pré-programmée et prête pour l'USB pour une utilisation avec le logiciel de simulation de vol de votre choix.
Il suffit de le brancher, d'installer les fichiers de configuration fournis et vous êtes prêt à voler !
Remarque sur l'alimentation électrique :
Comme les panneaux peuvent être chaînés en utilisant leurs connecteurs d'alimentation, les produits à panneau unique n'incluent pas d'adaptateur secteur 12V. Un seul adaptateur est nécessaire pour alimenter l'ensemble de votre installation de cockpit personnalisée. L'alimentation électrique est utilisée uniquement pour l'éclairage de fond, pas pour les fonctions de base du produit.
Tous les boutons sont des composants 3D imprimés en résine de haute qualité avec des conceptions réalistes. Ils sont fournis avec un adaptateur en forme de D.
Pour les modifications ou les exigences personnalisées, veuillez contacter notre équipe d'assistance.
Les jauges sont alimentées par des moteurs servo SG90, compatibles avec la plupart des cartes de contrôleur disponibles. Chaque unité comprend un ou deux moteurs servo pré-montés.
L'étalonnage doit être effectué via votre logiciel ou votre firmware.
Lorsque cela est spécifié, nous utilisons des moteurs pas à pas 28BY avec une carte pilote ULN2003.
Les composants électroniques sont disponibles sous forme de paquets complets ou de composants individuels. Lors de la sélection d'une couleur ou d'un type, vous recevrez la quantité spécifiée du produit choisi.
Carte de circuit imprimé seulement : Inclut uniquement la carte de circuit imprimé nue. Vous pouvez commander les composants séparément.
Carte de circuit imprimé + composants électroniques : Inclut une carte de circuit imprimé vierge ainsi que tous les composants nécessaires pour que vous puissiez les souder.
Carte de circuit imprimé soudée : Entièrement soudée et testée par nos soins. Prête à être connectée à votre carte de contrôleur et à être programmée.
