Additional Information
| Weight | 0,4 kg |
|---|---|
| Dimensions | 5 × 15 × 10 cm |
| Connection Type | Connect and Play, Panel Only, Plug and Play |
Price range: 80,00 € through 280,00 € excluding Tax
| Weight | 0,4 kg |
|---|---|
| Dimensions | 5 × 15 × 10 cm |
| Connection Type | Connect and Play, Panel Only, Plug and Play |
Only logged in customers who have purchased this product may leave a review.

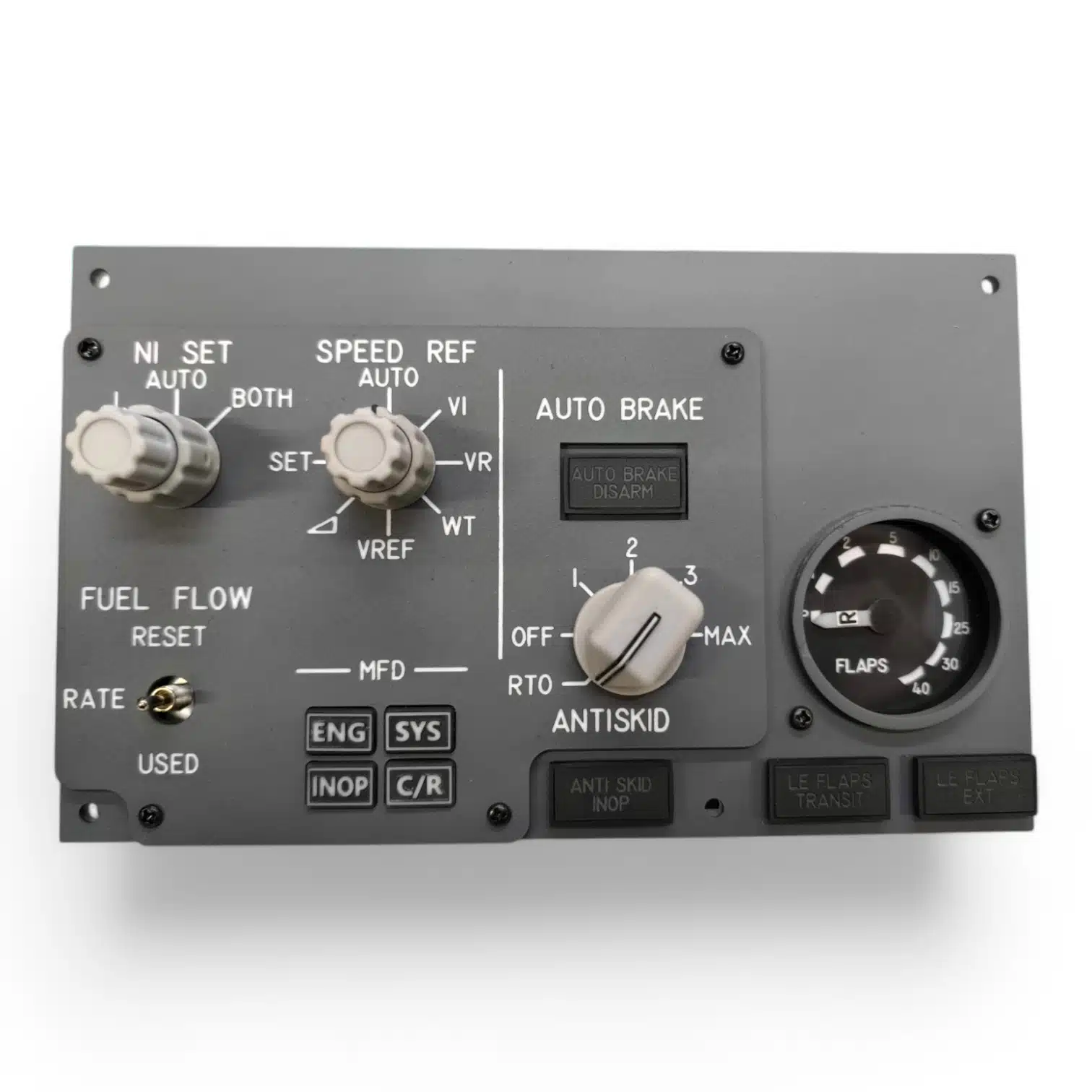

Immerse yourself in the authentic cockpit experience with this meticulously crafted Auto Brake Panel Boeing 737 replica. Designed for flight enthusiasts and commercial flight schools, this panel features a sturdy construction using two acrylic sheets—5mm for the base and 3mm for the front—finished in Boeing’s iconic iron gray (RAL 7011). Every detail, from the annunciators and annunciator boxes to the push and rotary knobs and buttons, has been faithfully recreated to match the style and function of the original Boeing 737 system.
With a thoughtful blend of form and function, this Boeing 737 Auto Brake Panel comes complete with a warm white backlighting system that highlights all annunciators and gauge panels, ensuring excellent visibility in all lighting conditions. The flaps gauge is servo-driven with dual indicators, accurately reflecting real cockpit feedback. Whether you are setting up a simulator or enhancing your pilot training environment, this panel brings a touch of realism that truly elevates your flight simulation experience.
Crafted from durable acrylic sheets painted in Boeing’s authentic iron gray (RAL 7011), this panel is designed not just to look great, but to stand the test of time. The included knobs and buttons function as both push buttons and rotary controls, providing tactile feedback during your simulation. The annunciator boxes and gauge panel integrate seamlessly with the hardware, illuminated by warm white backlighting to reduce eye strain during extended sessions.
Technical enthusiasts will appreciate the robust PCB with an IDC connector that maps every pin to a specific function, simplifying integration with your existing flight simulation hardware or Arduino setup. For those opting for the P&P (Plug & Play) version, the panel arrives pre-programmed with Arduino and FlightSim compatible software—simply connect via USB, load the supplied configuration file, and you’re ready to take control.
Don’t settle for generic simulation panels. Choose this precision AUTO BRAKE Panel Boeing 737 replica to bring unrivaled realism and functionality to your flight simulation. Whether training future commercial pilots or indulging your passion for aviation, this panel delivers the authenticity and reliability you need to make every flight count.
Ready to upgrade your cockpit setup? Click “Add to Cart” now and take your flight simulation experience to the next level with this Boeing 737 Auto Brake Panel!
The panel is made from two layers of acrylic sheets; the lower layer is 5mm thick and the upper front layer is 3mm thick, both painted in Boeing gray (RAL 7011).
Yes, the annunciators, buttons, and flaps gauge feature warm white backlighting with a separate 12V connector to ensure clear visibility.
Absolutely. The panel’s PCB has an IDC connector for easy wiring, and the P&P version comes pre-programmed with Arduino and compatible FlightSim software for plug-and-play use.
The panel measures 132mm by 215mm, making it suitable for most flight simulation cockpits or desktop setups.
Yes, simply connect the USB cable from the Arduino to your computer, then download and install the provided configuration file to get started quickly.
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you’re ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
Cet ensemble comprend les panneaux avant et arrière, tous les voyants, boutons et protections de commutateur.
Remarque : aucun composant électronique n’est inclus. Vous devrez acheter séparément les commutateurs, les commutateurs à bascule, les commutateurs rotatifs, les encodeurs ou les potentiomètres.
Il s’agit d’une unité entièrement fonctionnelle qui doit être connectée via les broches du connecteur IDC à l’arrière du circuit imprimé à une carte de contrôleur. Une programmation est nécessaire.
L’agencement des broches est soit imprimé sur le circuit imprimé, soit fourni dans une fiche technique séparée.
Cette version est pré-programmée et prête pour l’USB pour une utilisation avec le logiciel de simulation de vol de votre choix.
Il suffit de le brancher, d’installer les fichiers de configuration fournis et vous êtes prêt à voler !
Remarque sur l’alimentation électrique :
Comme les panneaux peuvent être chaînés en utilisant leurs connecteurs d’alimentation, les produits à panneau unique n’incluent pas d’adaptateur secteur 12V. Un seul adaptateur est nécessaire pour alimenter l’ensemble de votre installation de cockpit personnalisée. L’alimentation électrique est utilisée uniquement pour l’éclairage de fond, pas pour les fonctions de base du produit.
Tous les boutons sont des composants 3D imprimés en résine de haute qualité avec des conceptions réalistes. Ils sont fournis avec un adaptateur en forme de D.
Pour les modifications ou les exigences personnalisées, veuillez contacter notre équipe d’assistance.
Les jauges sont alimentées par des moteurs servo SG90, compatibles avec la plupart des cartes de contrôleur disponibles. Chaque unité comprend un ou deux moteurs servo pré-montés.
L’étalonnage doit être effectué via votre logiciel ou votre firmware.
Lorsque cela est spécifié, nous utilisons des moteurs pas à pas 28BY avec une carte pilote ULN2003.
Les composants électroniques sont disponibles sous forme de paquets complets ou de composants individuels. Lors de la sélection d’une couleur ou d’un type, vous recevrez la quantité spécifiée du produit choisi.
Carte de circuit imprimé seulement : Inclut uniquement la carte de circuit imprimé nue. Vous pouvez commander les composants séparément.
Carte de circuit imprimé + composants électroniques : Inclut une carte de circuit imprimé vierge ainsi que tous les composants nécessaires pour que vous puissiez les souder.
Carte de circuit imprimé soudée : Entièrement soudée et testée par nos soins. Prête à être connectée à votre carte de contrôleur et à être programmée.
