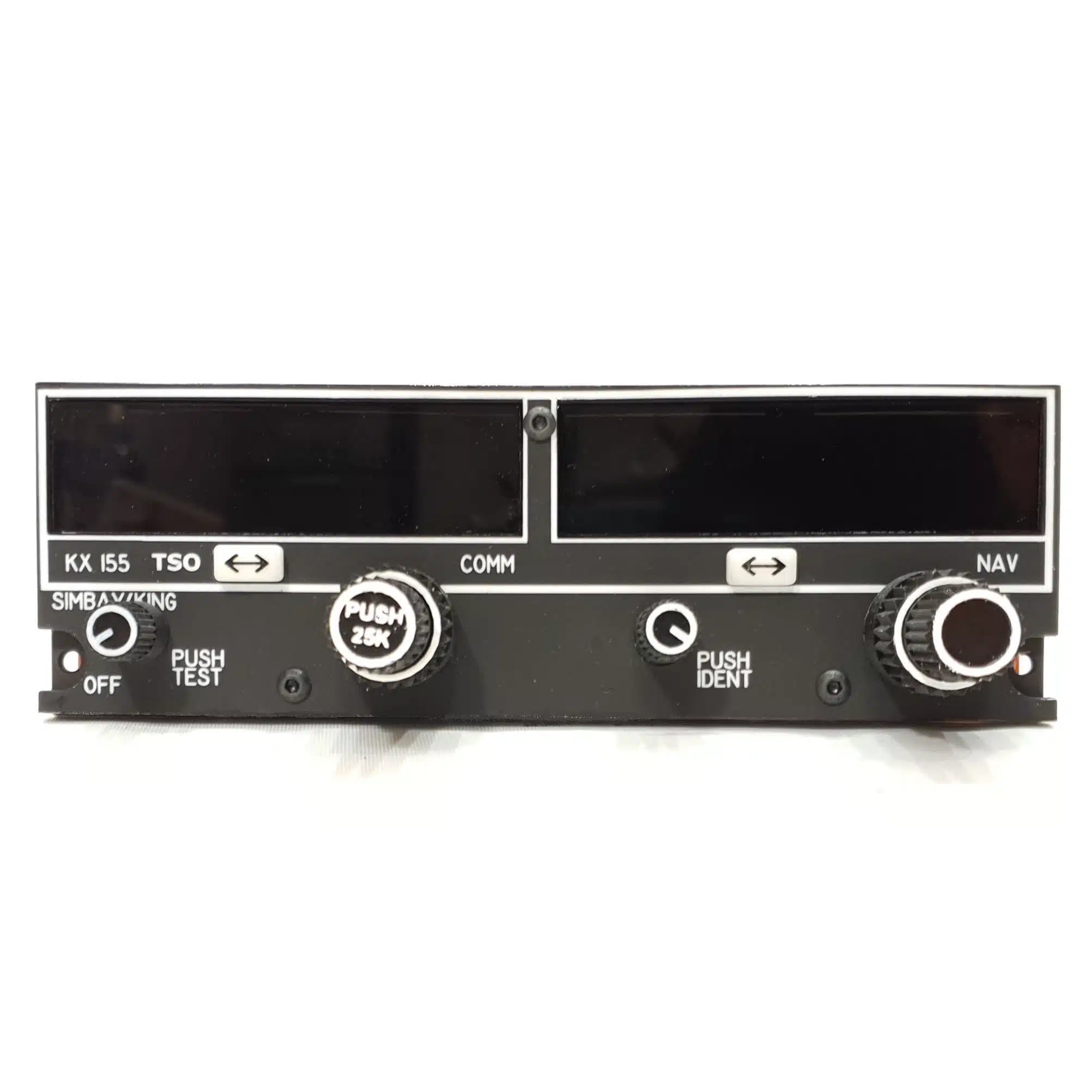

Step up your flight simulation game with the Simbay KX155 VHF NAV, a meticulously crafted Bendix replica designed specifically for home cockpits. This VHF NAV panel blends authentic avionics look with modern flight simulation needs, giving flight enthusiasts and commercial flight schools an unmatched tool that enhances realism and immersion. Painted in a sleek matte black finish, this cockpit panel adds a professional touch to any simulation setup, mimicking the actual aircraft interface flawlessly.
Designed with both functionality and aesthetic appeal in mind, the Simbay KX155 features warm white backlighting that illuminates the entire panel and buttons, creating a comfortable and visually clear environment even in low-light settings. The 7 segment displays glow red, just like the original Bendix unit, ensuring critical flight data is instantly readable during simulation flights. The potentiometer control, although realistic, is engineered without the clicking ‘Off’ position for smooth and continuous adjustments.
This radio panel replica includes a PCB backside equipped with an IDC connector, where each pin is carefully assigned to specific functions necessary for operation in flight simulation environments. Installation is simplified with a dedicated 12V connector for backlighting, allowing seamless integration into diverse home cockpit electrical setups. The overall dimensions of 165mm by 55mm fit standard cockpit layouts perfectly.
To provide ease of use and technical clarity, the data sheet for wiring and functions is available for download, and all connections are clearly labeled on the PCB’s rear—no guesswork required. Whether you’re building a home cockpit for personal flying thrills or outfitting a commercial flight training simulator, this panel delivers the precise blend of look, feel, and function.
Flight enthusiasts know that attention to detail matters. The Simbay KX155 VHF NAV replica brings you as close as possible to an actual aircraft navigation radio, replicating the tactile feel and visual cues critical for immersive flying. For commercial flight schools, it offers trainees a realistic, reliable panel that improves learning outcomes without the cost of actual avionics.
If you’re concerned about compatibility, rest assured that this panel is designed with standard connectors including PCB IDC and a 12V connector, making it adaptable to many equipment setups. The warm white backlighting is effective without being harsh, maintaining cockpit ambiance, which helps avoid eye strain during long simulation sessions.
Don’t miss out on upgrading your home cockpit with this high-quality Simbay KX155 VHF NAV panel. Download the full data sheet and wiring guide from our site, then take the next step to create a navigation system that feels and looks just like the real thing.
Order your Simbay KX155 VHF NAV cockpit panel today and bring unmatched realism to your flight simulation experience!
This set includes the front and back panels, all annunciators, knobs, and switch guards.
Note: No electronic components are included. You will need to purchase switches, toggle switches, rotary switches, encoders, or potentiometers separately.
This is a fully functional unit that must be connected via the IDC connector pins on the back of the PCB to a controller board. Programming is required.
Pin layout information is either printed on the PCB or provided in a separate datasheet.
This version comes pre-programmed and USB-ready for use with your preferred flight simulation software.
Simply plug it in, install the provided configuration files, and you’re ready to fly!
Power Supply Note:
Because the panels can be daisy-chained using their power connectors, single-panel products do not include a 12V power adapter. Only one adapter is required to power your entire custom cockpit setup. The power supply is used solely for the backlighting, not for the product’s core functions.
All knobs are high-quality, resin 3D-printed components with realistic designs. They are supplied with a D-shaft fitting.
For modifications or custom requirements, please contact our support team.
The gauges are powered by SG90 servo motors, compatible with most available controller boards. Each unit includes one or two pre-mounted servo motors.
Calibration must be done via your software or firmware.
Where specified, we use 28BY stepper motors with a ULN2003 driver board.
Electronics are available as complete packages or individual components. When selecting a color or type, you will receive the specified quantity of the chosen product.
PCB Only: Includes just the bare PCB. You can order components separately.
PCB + Electronic Components: Includes a blank PCB plus all necessary components for you to solder.
Soldered PCB: Fully soldered and tested by us. Ready to connect to your controller board and program.
